инструмент для обжима кабеля


Автор: Сергей
Тэги: строительство, ручной инструмент, инструмент
Размещено: 2010-02-14 17:28:20

кримпер - инструмент для обжима кабеляВ зависимости от типа вашего кабеля вам потребуется различный обжимной инструмент.

Для обжима витопарного кабеля разъёмом RJ-45 или RJ-11 (телефонный кабель) вам потребуется специальный инструмент - обжимные клещи "Кримперы". В телефонном кабеле для передачи данных используется только две центральных жилы - красная и зеленая. Для обжима витой пары под RJ-45 потребуется отрезок кабеля нужной длины и инструмент для обжима кабеля.

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от технологии и стандарта передачи данных. Распространённых две - 569А и 569В. В зависимости от типа подключения сетевого устройства вам может потребоваться как прямой, так и обратный (кроссовер или кросс-линк) обжим кабеля. Прямая разводка используется при соединении вида "компьютер" - "сетевое устройство", а для соединения двух компьютеров напрямую, без использования сетевых устройств, или для соединения двух сетевых устройств между собой используется разводка вида "кроссовер".

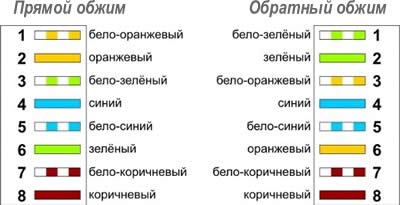

Схема обжима витой пары инструментом "Кримпер":

 Схема обжима витопары (витой пары) RJ-45 прямая и обратная (кроссовер)

Для обжима кабеля на BNC (SMA) ВЧ-разъём должен использоваться соответствующий инструмент-кримпер для коаксиального кабеля.

Размер шестигранного отверстия сменной вставки для инструмента обжима определяется диаметром коаксиального кабеля (обжимной разъём должен соответствовать типу кабеля, как правило разъём для кабеля RG-58 имеет в конце обозначения букву A или цифры 58). Обозначение шестигранного отверстия вставки кримпера соответствует расстоянию между противоположными сторонами шестигранника, которое в случае кабеля RG-58 равно 0,213" или 5,41 мм.

Рекомендуется использовать российский кабель RG-58 с оплёткой из приблизительно 120 лужёных проволочек. Обжим этого кабеля лучше делать с частично (около 50%, например так - изоляция разрезается вдоль кабеля на 8 равных полосок и каждая вторая обрезается) сохранённой внешней изоляцией - в этом случае обжим кабеля осуществляется достаточно плотно, предохраняя разъем от разбалтывания. Центральный проводник кабеля вставляется в отверстие центрального контакта разъёма и припаивается.
